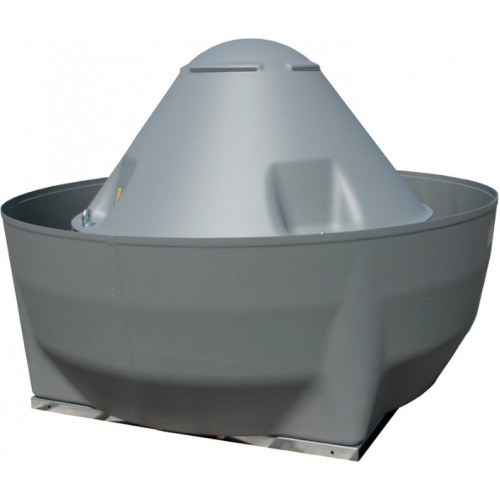

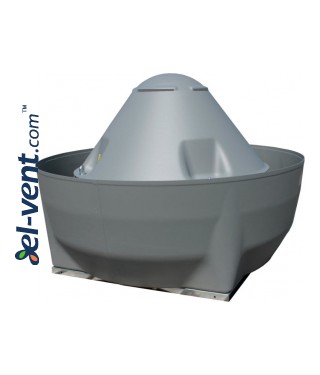

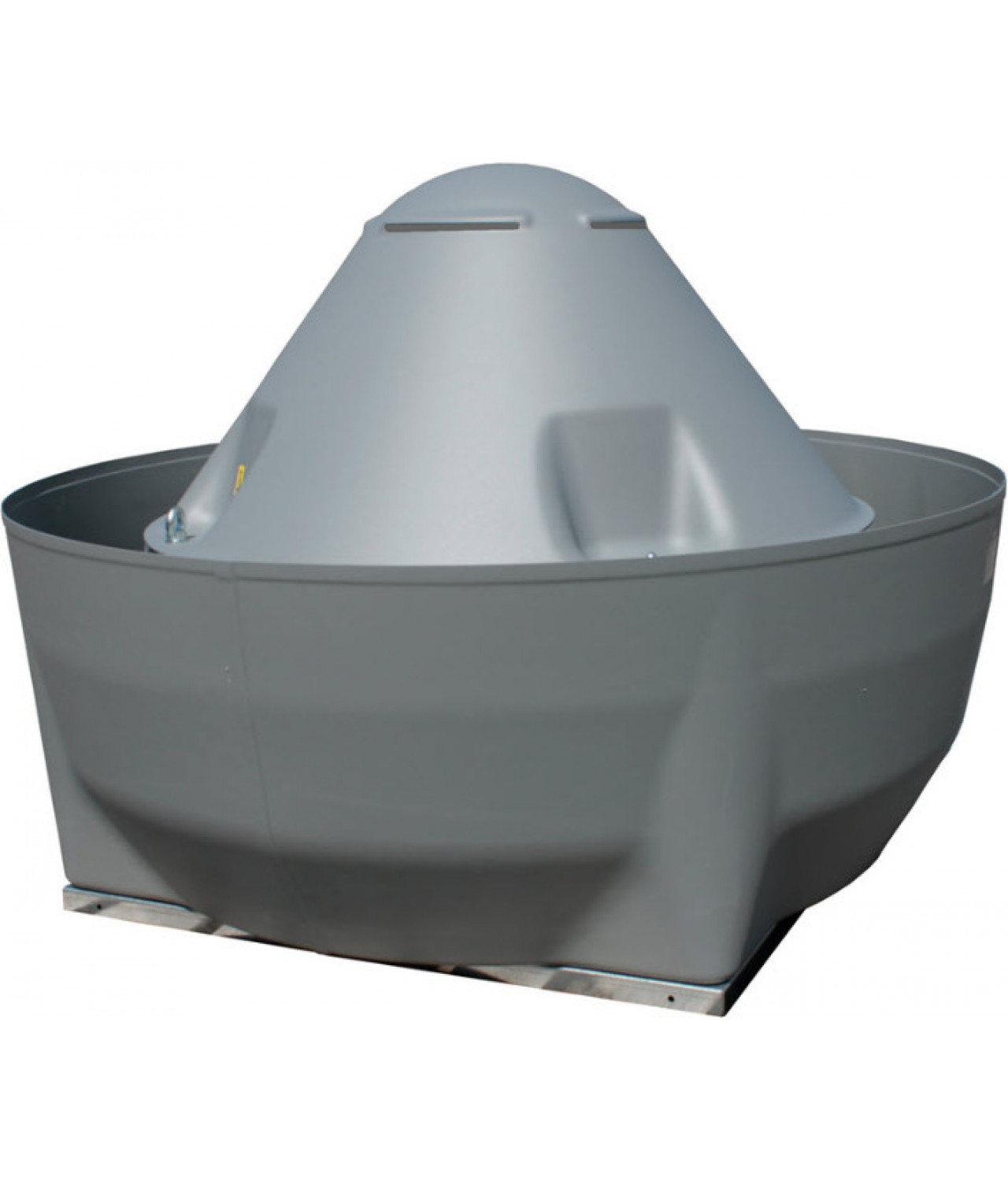

Центробежные крышные вентиляторы с вертикальным выбросом FCP-V ≤30000 м³/ч

• FCP-V - сверхвысокопроизводительные центробежные крышные вентиляторы высокого давления с вертикальным выбросом и самоочищающейся крыльчаткой для удаления воздуха и паров из средних и больших помещений
• FCP-V отличаются простотой монтажа, высокой эффективностью и низким уровнем шума

КОНСТРУКЦИЯ

• основная рама из листовой оцинкованной стали
• защита из стальной проволоки, защищенной от атмосферных воздействий (до 350 модели). В остальных моделях защита выполнена из микропрессованного стального листа. Изготовлено в соответствии с EN ISO 12499
• центробежная крыльчатка с обращенными назад лопастями из оцинкованной листовой стали, высокоэффективная и малошумная, статически и динамически сбалансированная в соответствии с ISO 1940
• верхний защитный корпус из ABS, с соответствующими отверстиями для охлаждения двигателя

ДВИГАТЕЛЬ

• асинхронные трехфазные или однофазные двигатели, изготовленные в соответствии с международными стандартами IEC 600034, IEC 60072, EMC 2014/30/EU, LVD 2014/35/EU, с маркировкой CE
• подшипниковые двигатели, класс защиты IP55, класс изоляции F
• принцип работы S1 - непрерывная работа при постоянной нагрузке
• двигатель отделен от потока воздуха
• двигатель отделен от потока воздуха, что позволяет вентилятору перемещать чистый или слегка запыленный воздух при температурах от -20 °C до +80 °C

АКСЕССУАРЫ

• шумоглушители GR с центральным цилиндром. Они снижают уровень шума от вентилятора. Звукопоглощающий материал: минеральная вата. Рама из оцинкованного стального листа. Внимание: для использования шумоглушителя в сочетании с демпфером TS необходимо использовать шумоглушители с опущенным центральным цилиндром

(подробные размеры и параметры см. на странице каталога производителя)

• гравитационные клапаны TS предотвращают потери тепла через крышу, когда вентилятор не работает и давление открытия низкое. Заслонки открываются под действием давления воздуха при работе вентилятора и автоматически закрываются при его отключении. Конструкция изготовлена из оцинкованной стали. При использовании с шумоглушителем GR необходимо использовать версию шумоглушителя с опущенной капсулой

(подробные размеры и параметры см. на странице каталога производителя)

• металлическое основание CB для крепления к бетону. Со специальными крепежными ножками. Прочная конструкция для крепления к корпусу вентилятора

(подробные размеры и параметры см. на странице каталога производителя)

• Монтажные подставки BA для крышных вентиляторов для установки на гофрированные поверхности

Опорная подставка BA с переходом RD подходит для монтажа крышных вентиляторов на волнистых поверхностях, помогая избежать вредного застоя воды возле вентилятора и дорогостоящего труда монтажников. Опорная подставка BA подходит для крышных вентиляторов с размером основания 930 мм x 930 мм или больше. При использовании подходящего перехода RD основание можно использовать для крышных вентиляторов с минимальным размером основания 500 x 500 мм. Переход RD представляет собой цельную деталь, которую можно легко обрезать в соответствии с точными размерами вентилятора.

Варианты исполнения
- BA 10x177 (код 5PL1008): подходит для крыш стандарта EURO с длиной волны 177 мм, высотой 51 мм и уклоном 10 %
- BA 3x177 (код 5PL1015): подходит для кровель EURO с длиной волны 177 мм, высотой 51 мм и радиусом листа 3 метра
- BA 10x146 (код 5PL1009): подходит для кровли INTERNATIONAL с длиной волны 146 мм, высотой 48 мм и уклоном 10 %
- переход RD (код 5PL1010)
Изготовлена из полиэфирной смолы, усилена ламинированным стекловолокном. Окраска RAL 9002 (светло-серый). Внешняя поверхность обработана против атмосферных воздействий. При правильном монтаже предусматривается накладка с накладной пластиной внизу и недостаточной накладкой вверху. Кроме того, должно быть предусмотрено не менее полутора четвертей волны бокового нахлеста с каждой стороны.

• PB - кровельная панель с акустической подложкой для монтажа крышных вентиляторов на плоском кровельном покрытии. Изготовлена из оцинкованной стали с акустическим изоляционным наполнителем

(подробные размеры и параметры см. на странице каталога производителя)

• защитная решетка CCr - соответствует UNI 12499 (подробные размеры и параметры см. на странице каталога производителя)

• регуляторы скорости, выберите модель вентилятора, который вы хотите купить, и свяжитесь с нами, чтобы найти подходящий вариант
• произведено в Италии
• 2 года гарантии
