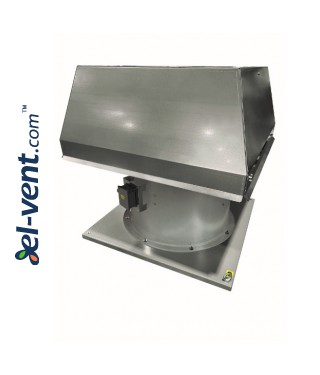

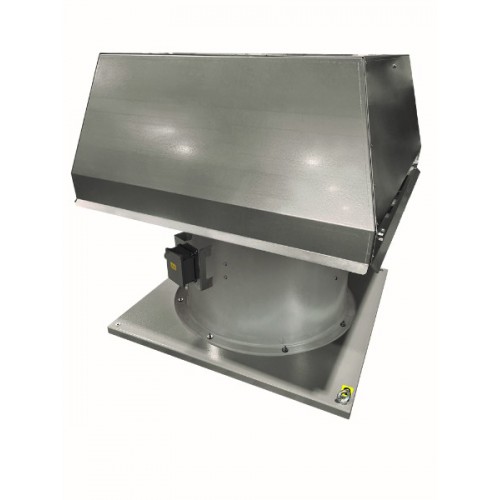

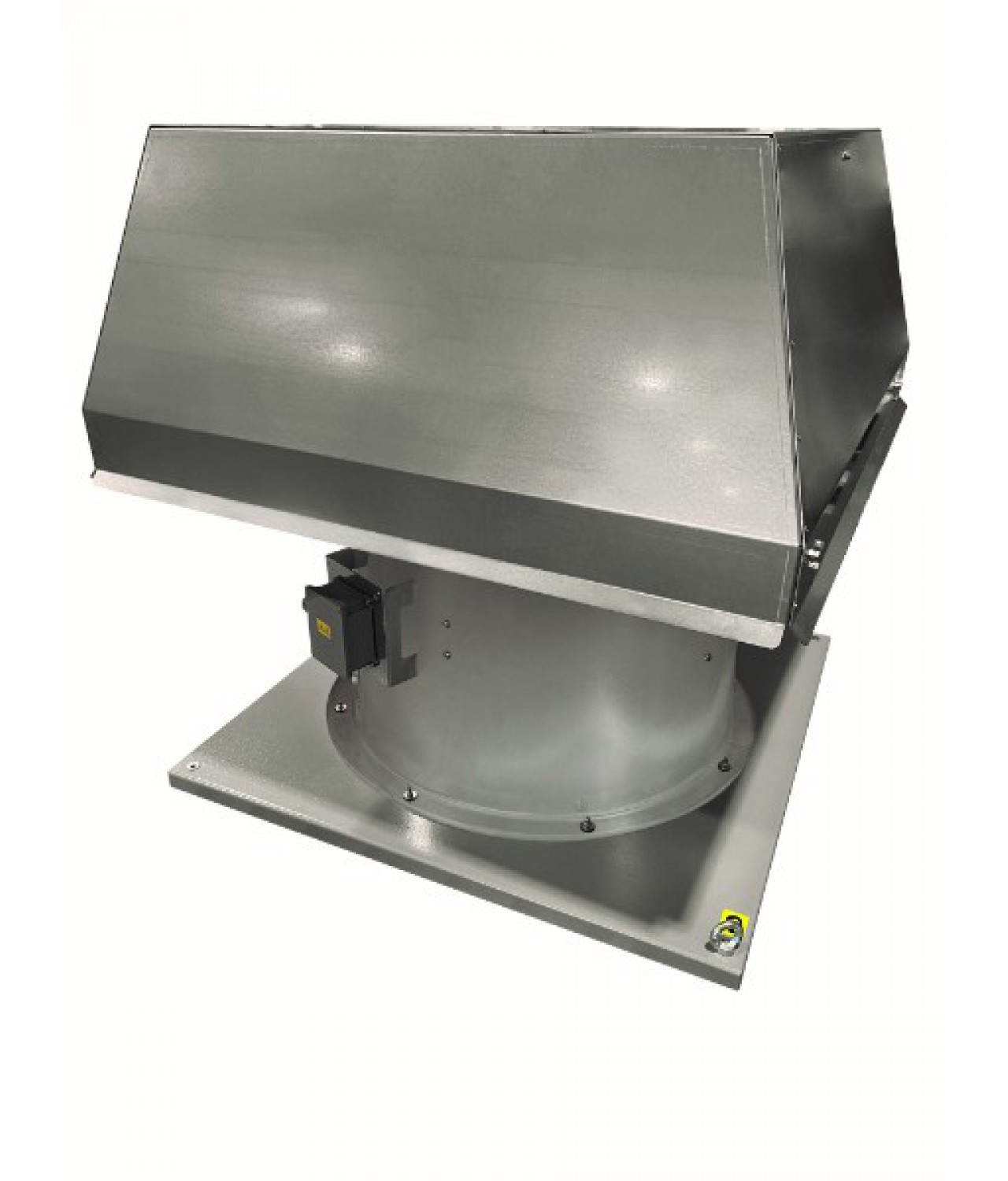

Осевые крышные вентиляторы сверхвысокой производительности TAH HP ≤90000 м³/ч

• TAH HP — осевые крышные вентиляторы чрезвычайно высокой производительности для ситуаций с высокими требованиями к давлению и производительности
• TAH HP — долговечные, высокопрочные вентиляторы с высоконадежной аэродинамической крыльчаткой, соответствующие стандартам Amca Norm 210 и 301, категории D по производительности и уровню шума
• Соответствие ErP определяется на этапе выбора вентилятора с помощью программного обеспечения Blowdyn 2.0 или путем обращения к нам

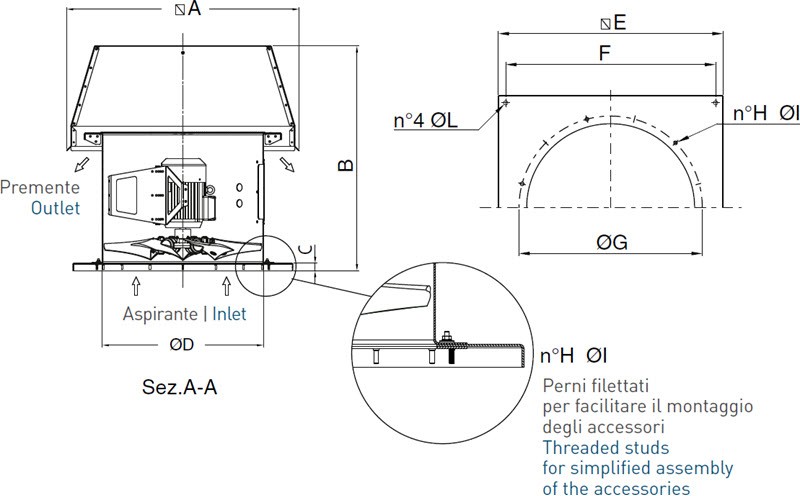

КОНСТРУКЦИЯ

• опорная рама из оцинкованной листовой стали, окрашенной эпоксидной краской, с монтажными фланцами, изготовленными в соответствии со стандартом UNI ISO 6580-EUROVENT
• осевые крыльчатки с лопатками аэродинамического профиля из алюминия, характеризующиеся высокой эффективностью и низким уровнем шума, сбалансированные по стандарту ISO1940. Переменный угол наклона в стационарном положении с возможностью регулировки
• верхняя защита корпуса из оцинкованного стального листа
• защитная решетка на стороне выхлопа из стального стержня, соответствующая стандарту UNI EN ISO 12499, устойчивая к коррозии
• в корпусе установлена ​​ревизионная дверца

ДВИГАТЕЛЬ

асинхронные трехфазные двигатели с подшипниками, класс защиты IP55, класс изоляции F, соответствуют стандартам EC 60034, IEC 60072, EMC 2014/30/UE, LVD 2014/35/UE, маркированы знаком CE, подходят для работы S1 (непрерывная работа при постоянной нагрузке)

вентилятор может транспортировать воздух температурой до -20 - +70°С

АКСЕССУАРЫ

• защитная решетка CCr - соответствует стандарту UNI 12499

• CCbo - коническая приточная или вытяжная втулка для повышения эффективности вентилятора. Изготавливается из стального листа в соответствии с UNI ISO6580 - EUROVENT и покрывается атмосферостойким эпоксидным покрытием. Втулка крепится к вентилятору CC, а решетка CCr крепится снаружи вентилятора CC, например, CCbo + CCr80

• цилиндрические шумоглушители CCs - выпускаются в двух вариантах: без капсулы (CCsa) и с капсулой (CCsb) в центре шумоглушителя. В случае с капсулой подавление шума выше, но в системе возникают дополнительные потери давления. Оба варианта могут крепиться к соответствующему фланцу CC на входе и выходе. Серия CCsa не создает дополнительных потерь давления. Серия CCsb создает дополнительные потери давления, как показано на графиках потерь давления на странице каталога. Заслонки изготавливаются из оцинкованной стали. Внутренняя часть и капсула изготовлены из перфорированного листа для эффективного поглощения звука акустической минераловатной прокладкой. Диапазон рабочих температур составляет от -40 °C до +150 °C. Предлагаемая длина глушителей: 1 x диаметр глушителя x1D, 1.5 x диаметр глушителя x1.5D, 2.0 x диаметр глушителя x2.0D, т.е. если диаметр глушителя 400 мм, а глушитель составляет 1.5D, то длина глушителя будет равна 600 мм

• CCga - гибкий антивибрационный соединитель, состоящий из двух фланцев из стального листа в соответствии с UNI ISO6580 - EUROVENT для крепления к вентилятору и воздуховоду, а также прочного гибкого тканевого соединителя. Рабочая температура от -30 °C до +80 °C. Стальные листовые детали защищены от атмосферных воздействий эпоксидной краской. Доступны специальные версии для различных рабочих температур

• BDD - обратные клапаны помогают предотвратить потери тепла при выключенном вентиляторе. Когда вентилятор работает, клапан открывается под действием давления воздуха, создаваемого вентилятором. При выключении вентилятора он закрывается. Корпус изготавливается из окрашенного стального листа, а клапаны - из оцинкованного стального листа.

• регуляторы скорости, выберите модель вентилятора, который вы хотите купить, и свяжитесь с нами, чтобы найти подходящий вариант
• произведено в Италии
• 2 года гарантии
