Rekuperacinė sistema. Kas tai ir kaip išsirinkti tinkamą?

Rekuperacinė sistema tai vėdinimo sistema kurios pagalba patalpose keičiamas oras išsaugant išmetamo oro šilumos energiją. Šilumos energiją išsaugo rekuperatoriuje esantis šilumokaitis kuris efektyviai įsisavina ištraukiamo šilto ir panaudoto oro energiją ir perduoda ją įtraukiamam šviežiam ir gaiviam orui iš lauko. Rekuperatoriuje dažniausiai būna įrengti du ventiliatoriai kurių vienas orą į patalpas tiekia o kitas iš patalpų traukia per išvedžiotus patalpoje ortakius. Oras transportuojamas per šilumokaitį kuris ir rekuperuoja arba grąžina ištraukiamo oro šilumą įtraukiamam orui. Tokia sistema yra vadinama rekuperacine sistema arba rekuperacija. Priklausomai nuo rekuperatoriaus efektyvumo išsaugoma vidutiniškai ~90% šilumos energijos. To sekoje į patalpas tiekiamas gaivus oras, išsaugoma komfortabili aplinka, bei sutaupoma daug galimų šildymo išlaidų.

Kam reikalinga rekuperacinė sistema?

Esminiai rekuperacinės sistemos privalumai:

• patalpose užtikrinamas šviežias oras

• į patalpas tiekiamas oras yra tiekiamas pro filtrus išvalančius nuo dulkių, žiedadulkių bei kietųjų dalelių (priklausomai nuo pasirinktos filtro klasės)

• sutaupoma daug lėšų išsaugant šilumą

• oro kaita patalpose apsaugos sienas nuo pelėsio, perteklinės drėgmės, langų rasojimo

• teisingai sureguliuoti oro srautai padės išvengti patalpose kvapų sklaidos (tarkime oras iš virtuvės ar WC nepateks į kitas patalpas)

Kaip išsirinkti tinkamą rekuperacinę sistemą?

Renkantis rekuperacinę sistemą gyvenamoms patalpoms - namui, butui, ar visuomeninėms patalpoms – kirpyklai, ofisui, biurui, kavinei, restoranui ar dirbtuvėms štai į ką svarbu atkreipti dėmesį:

• paskaičiuokite patalpų kubatūrą (jeigu patalpų kvadratūra yra 100 m² o lubų aukštis 2.5 m, tuomet jūsų patalpų kubatūra bus 100 x 2.5 = 250 m³)

• įvertinkite kokia patalpų paskirtis ir pagal tai paskaičiuokite kokia oro kaita kiekvienoje patalpoje turi būti, įvertinkite kokio našumo įrenginio jums reikės. Tai atlikti padės ši oro kaitos periodiškumo rekomendacinė lentelė (aišku oro kaitos periodiškumas taip pat priklauso ir nuo nuolatinio žmonių kiekio patalpose):

Preliminariai vertinant, jeigu 4 asmenų šeima gyvena 100 m² name ar kotedže kurio kubatūra yra 250 m³ reikėtų rinktis 250-300 m³/h rekuperatorių. Juk nemažai erdvės sunaudoja namų apyvokos įranga, baldai, tad reali patalpų kubatūra bus mažesnė nei skaičiuojame. Tačiau labai svarbu, kad pasirinktas rekuperatorius turėtų pajėgumo rezervą, t.y. nedirbtų visada maksimaliu greičiu. Automobiliu taip pat važiuojame ne maksimaliomis apsukomis. Maksimalų greitį įjungti gali reikėti kuomet turėsite daug svečių.

Taigi, tęsiame:

• raskite patalpą kurioje planuojate instaliuoti rekuperatorių, minėtoje patalpoje įvertinkite kurioje vietoje (pakabintas ant lubų ar ant sienos, o gal pastatytas ant žemės) montuosite rekuperatorių

• pagal pasirinktą patalpą ir rekuperatoriaus instaliavimo tipą nustatykite lauko sienoje taškus kur reikės įrengti oro išmetimo ir oro padavimo angas (oro išmetimo ir padavimo angos turi būti ne mažesnės nei rekuperatoriaus išmetimo ir padavimo angos, rekomenduojame įrengti didesnes, tarkime jei rekuperatoriaus angos 160 mm, tuomet įrenkite lauko angas ir groteles 200 mm, taip sistema kels minimalų pasipriešinimą, turės minimalius slėgio nuostolius)

• sudarykite ortakių išvedžiojimo nuo lauko sienos iki rekuperatoriaus  ir nuo rekuperatoriaus iki galutinių taškų patalpose planą

• tam, kad jums būtų lengviau ir paprasčiau susidaryti rekuperacinės sistemos planą nutarėme jį padalinti į tris dalis (kiekvieną dalį aprašysime smulkiai, nuoseklia seka kokia įrangos detalė kur rekomenduojama montuoti):

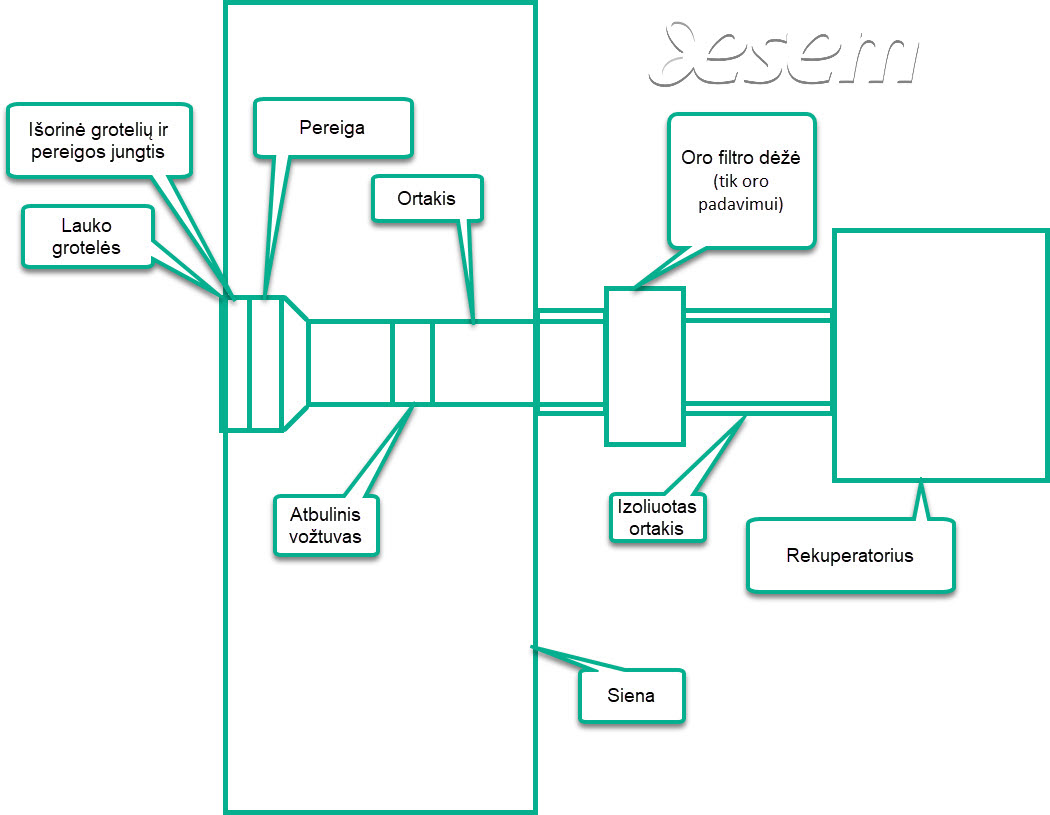

1. nuo lauko grotelių iki rekuperatoriaus

Lauko sienoje įrengiamos oro išmetimo ir padavimo į patalpas ventiliacijos grotelės, jos jungiamos su atvestu ortakiu per išorinę movą ir pereigą, ortakyje įrengiamas atbulinis vožtuvas (tam, kad išjungus rekuperatorių į sistemą nepatektų šaltis, vabzdžiai ir dulkės), iškart šalia sienos oro tiekimo ortakis jungiamas prie oro filtro dėžės (oro filtro dėžėje dedamas pirminis EU3 klasės filtras kuris apsaugos jūsų sistemą nuo dulkių, vabzdžių ir kitų galimų apnašų, jo dėka taip pat rečiau reikės keisti aukštesnės klasės rekuperatoriaus filtrą), oro filtro dėžė iš abiejų pusių jau jungiama izoliuotu ortakiu kuris vedamas iki pat rekuperatoriaus (izoliuotas ortakis apsaugos nuo kondensato ortakio išorėje atsiradimo bei veiks kaip triukšmo slopintuvas), o oro išmetimo ortakyje (nebūtinai, bet geriau izoliuotas) oro filtro dėžės nereikės. Prieš rekuperatorių dar galima montuoti triukšmo slopintuvus, tačiau tai nėra būtina.

2. rekuperatorius

Parinktoje vietoje montuojamas rekuperatorius į kurį jungiami oro padavimo ir ištraukimo ortakiai iš patalpų ir iš lauko. Įrenginį rekomenduojame montuoti šildomoje patalpoje (jeigu montuosite nešildomoje tuomet patariame jam padaryti papildomą izoliuotą dėžę ar korpusą). Jeigu įrenginį kabinsite ant lubų naudokite specialius amortizatorius. Yra galimybė pasirinkti rekuperatorių su kondicionieriumi ir šildytuvu - vasrą įrenginys turės papildomą kondicionavimo funkciją, žiemą šildymo. Dėl šios galimybės susisiekite su mumis tiesiogiai.

3. nuo rekuperatoriaus iki oro padavimo ir ištraukimo angų patalpose

Nuo rekuperatoriaus į patalpų pusę jungiami triukšmo slopintuvai, iškart nuo jų išvedami magistraliniai oro padavimo ir oro ištraukimo ortakiai. Galimos dvi ortakių sistemos – skardiniai ortakiai ir lanksti HDPE antibakterinių, antistatinių ortakių sistema. Kuri sistema geresnė? Į tai gali atsajkyti montavusių asmenų atsiliepimai viešoje erdvėje arba mūsų patarimai ir vertinimas žemiau.

Skardinių ortakių sistema

Tai itin paprasta ortakių sistema kuomet ištraukimui ir padavimui išvedamas magistraliniai ortakiai, nuo jų vedamos atšakos į patalpas. Atšakų galuose montuojamos oro srauto reguliavimo sklendės, už sklendžių įrengiami difuzoriai. Oro srauto reguliavimo sklendžių įrengimas būtinas tam, kad tinkamai sureguliuotumėte srautus visose patalpose. Jų neįrengus artimesniuose taškuose dėl didelio srauto gali atsirasti švilpimas, pašaliniai garsai.

Sistemos privalumai: žema kaina, itin geri oro srautai, paprastas montavimas

Sistemos trūkumai: reikalauja nemažai vietos po lubomis, reikia nemažai jungiamųjų komponentų – alkūnės, trišakiai, balninės atšakos, movos ir kt.

HDPE lanksti ortakių sistema

Tai ortakių sistema kuomet ištraukimui ir padavimui naudojami magistraliniai ortakių kolektoriai-skirstytuvai. Rekuperatorius su magistraliniais skirstytuvais jungimas per triukšmo slopintuvus. Iš magistralinių skirstytuvų išvedami lankstūs Ø63 mm, Ø75 mm, Ø90 mm arba 132x52 mm HDPE ortakiai į patalpas oro padavimui ir ištraukimui. HDPE ortakiai su magistraliniais kolektoriais-skirstytuvais jungiami per oro srauto reguliavimo sklendes. Šios sklendės būtinos tam, kad sureguliuoti oro srautus patalpose – artimesnėms patalpoms srautas primažinamas, taip padidėja srautas tolimesnėms patalpoms. Ortakių galuose išvestuose į patalpas jungiamos difuzorių dėžutės.

Padavimo difuzorių dėžutes rekomenduojame įrengti ties langų zona, o ištraukimo ties durimis. Virtuvėje ar svetainėje padavimo difuzoriai įrengiami ties poilsio zona, ties valgomuoju stalu, ištraukimo difuzoriai arčiau virtuvės gaminimo stalviršių. WC ir duše įrengiami tik ištraukimo difuzoriai. Taip išvengsite kvapų sklaidos į kitas patalpas. Visoje sistemoje oro srautai taip sureguliuojami, kad oro padavimo taškų būtų ~15-30% daugiau nei ištraukimo. Taip patalpoje bus sukurtas viršslėgis kurio dėka ir kontroliuosite kvapų sklidimą patalpose.

Sistemos privalumai: antistatiniai, antibakteriniai, antipelėsiniai ortakiai, patogus ortakių išvedžiojimas, antibakteriniai magistraliniai oro skirstytuvai ir difuzorių dėžutės, po lubomis ar sienose užima mažai vietos, mažai jungiamųjų komponentų, nesudėtingas montavimas

Sistemos trūkumai: aukštesnės kainos nei skardinių ortakių sistemos

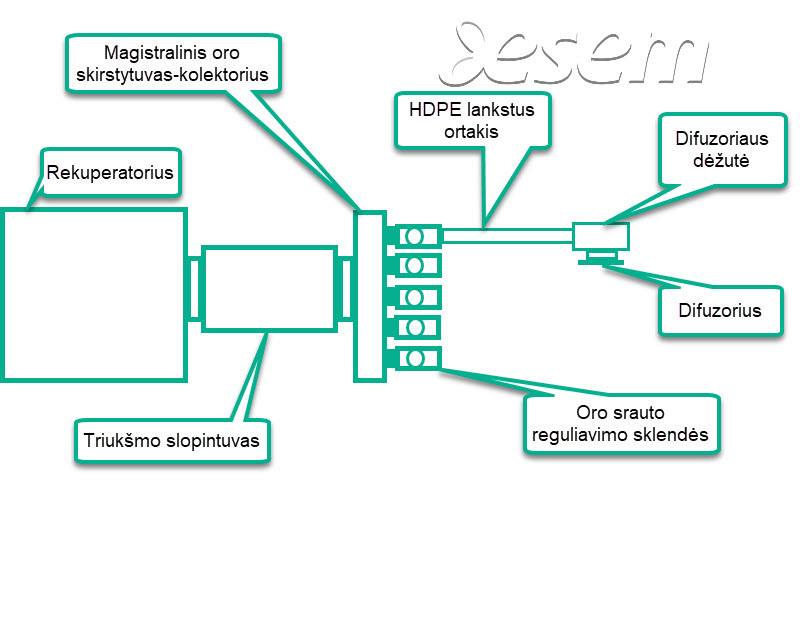

Šiame paveikslėlyje pateikiame HDPE lanksčių ortakių sistemos pavyzdį:

Kaunas, Klaipėda, Panevėžys, Šiauliai ar Vilnius. Galbūt Norvegija ar Jungtinė Karalystė? Visai nesvarbu kur gyvenate – konsultuojame telefonu visus, įrangą pristatome iki durų itin greitai, nes apie 95% asortimento laikome sandėlyje ir beveik viską importuojame patys. Todėl galime pasiūlyti geras kainas ir greitą tiekimą. Mūsų meistrai gali atvykti į vietą, įvertinti galimybes, paskaičiuoti kokios sistemos jums reikia ir atlikti montavimo darbus. Vizito kaina 50€, vėliau jeigu užsakote montavimo darbus ši suma išminusuojama iš darbų samatos.

Dar viena sistema tai decentralizuota rekuperacijos sitema.

Šios sitemos pagrindas yra mini rekuperatoriai kurie įrengiami kiekvienoje pastato patalpoje. Detalesnė informacija mini rekuperatorių kategorijoje.
